電池安全機制
被動防護
電池組
設定保險絲
- ◎ 預防電池組外部短路

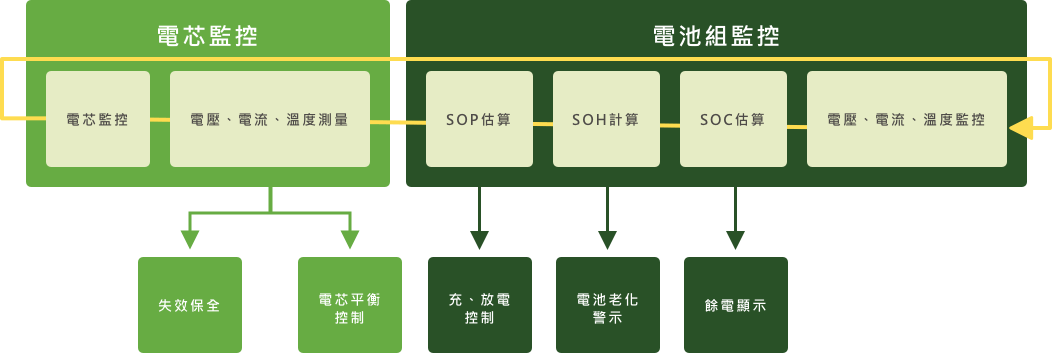

第2道電池安全防護—智慧電池管理系統
FCC=飽電容量 (Ah)
RC=殘餘容量 (Ah)
SOP=有效輸出功率 (W)
SOH=電池健康狀態
SOC=殘餘容量百分比
FCC=飽電容量 (Ah)
RC=殘餘容量 (Ah)
SOP=有效輸出功率 (W)
SOH=電池健康狀態
SOC=殘餘容量百分比
- 見智自主開發 BMS 及韌體設計。
- 電壓及溫度量測可達100節CELL，最高電壓可達420V。
- 以Daisy Chain通訊拓樸技術連接主機板與量測板。
- 電子式雙獨立可控開關，讓充、放電可以獨立控制。
- 接觸式及非接觸式電流量測回路。
- 主、被動平衡電芯回路。
- 支援各種上層通訊介面:RS232/485、Ethernet/WiFi、Bluetooth、LoRA、CAN等。
- 自我檢測功能。
- 黑盒子功能。
- SOP/SOC/SOH計算。
- 支援自動充電機制。
- 支援睡眠和存放模式。
- 完整的 CVI (customer visualization interface)程式。
第3道電池安全防護—半導體打線製程
一般鎳片點焊
- 無從檢測鎳片焊接品質的好壞。
- 鎳片愈厚，導電愈好但是愈難點焊。
- 無法拆裝及隔離單個有問題電芯。
- 鎳片遮住泄壓閥，影響電芯電流遮斷裝置(CID)作用。
- 穿次測試:電流大量灌入內短電芯，鎳片因大量電流經過造成起 火現象。
-
見智半導體打線製程
- 可以檢測焊接點的好壞。
- 焊接點阻抗較小，可以大電流使用。
- 具保險絲功能，可以隔離內短電芯，提升電池使用的安全性。
- 不會影響電芯電流遮斷裝置 (CID) 作用。
- 穿刺測試:電流大量灌入內短電芯，鋁線因大量電流經過瞬間燒 斷，阻止異常擴大。
-
第4道電池安全防護—專利鋰電池構裝技術
- 見智自主開發專利「框架式模組構裝」。
- 確保電芯間保有散熱空間，預防電池組散熱不良。
- 堆疊式電芯模組設計，讓電池芯組裝製程標準化，加速組裝速度、減少不良率。
- 可以在不損壞電芯的情況下快速拆解回收，降低回收不良率。
第5道電池安全防護—嚴選高品質驗證電芯
*CID ( Current Interrupt Device )
- 見智採用的電芯均為自行驗證過的大廠電芯，確保電芯有較好的一致性，減少風險產生。
- 圓柱型電芯電池組採用18650鋰電池，18650電池因其電容量小且有多道成熟的安全設 計，相對於其他形式鋰電池有較佳的安全性。
- CID電流遮斷裝置則可因電池內部壓力升高，使CID上下盤變形，造成連接點分離而截斷 電流通道。
- 壓力排放孔是當電池故障產生大量的熱氣，會釋放壓力使電池安全。
